Filament Winding အတွက် Carbon Fiber Surface Felt

Filament winding သည် အားဖြည့်နေရာချထားမှု၊ အကွေ့အကောက်များသောထောင့်နှင့် laminate ခိုင်ခံ့မှုတို့နှင့် အဓိကသက်ဆိုင်သည်။ သို့သော် မျက်နှာပြင်အလွှာသည် ကုန်ချောပေါင်းစပ်မှုပုံစံနှင့် ထုတ်လုပ်နေစဉ်အတွင်း ပြုမူပုံကိုလည်း သက်ရောက်မှုရှိသည်။

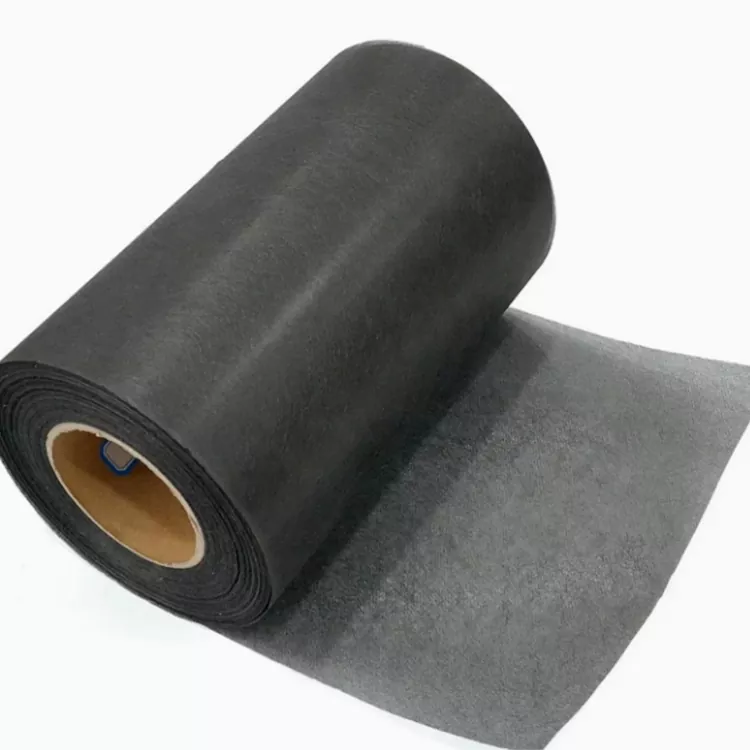

Filament Winding အတွက် ကာဗွန်ဖိုက်ဘာ မျက်နှာပြင် Felt သည် ခုတ်ထစ်ထားသော ကာဗွန်ဖိုက်ဘာဖြင့် ပြုလုပ်ထားသည့် ယက်မဟုတ်သော ပစ္စည်းဖြစ်သည်။ ၎င်းကို ပင်မအကွေ့အကောက်အားဖြည့်မှုတစ်ခုတည်းတွင် အသံထွက်သည့်ဖိုက်ဘာပုံစံကိုချန်ထားနိုင်သည့် ဆလင်ဒါနှင့်ကွေးသောပေါင်းစပ်အစိတ်အပိုင်းများပေါ်တွင် ဖြန့်ဝေထားသောကာဗွန်ဖိုင်ဘာအလွှာအဖြစ်အသုံးပြုသည်။

အဆိုပါခံစားမှုသည် စဉ်ဆက်မပြတ်ဖွဲ့စည်းတည်ဆောက်ပုံအားဖြည့်ခြင်းအတွက် အစားထိုးမဟုတ်ပါ။ ၎င်းသည် Laminate တွင် မတူညီသော အခန်းကဏ္ဍမှ ပါဝင်သည်- မျက်နှာပြင် ဖုံးလွှမ်းမှု၊ ဖိုင်ဘာ ဖြန့်ဖြူးမှုနှင့် အစေးစနစ်နှင့် အပြန်အလှန် သက်ရောက်မှုရှိသည်။

Filament Winding ရှိ Surface Layer

အနာပေါင်းစပ်ထားသော အစိတ်အပိုင်းသည် များသောအားဖြင့် အလွှာများစွာပါရှိသည်။ စဉ်ဆက်မပြတ် လှည့်ပတ်ခြင်း သို့မဟုတ် အထည်များသည် လိုအပ်သော အားဖြည့်မှုကို ထောက်ပံ့ပေးပြီး အစေးသည် အမျှင်များကို အချောထည် လတ်မိန်အဖြစ်သို့ ချည်နှောင်ထားစဉ်၊

ကာဗွန်ဖိုက်ဘာကို သီးခြားမျက်နှာပြင်အလွှာအဖြစ် ထည့်သွင်းနိုင်သည်။ ခုတ်ထစ်ထားသော အမျှင်များကို စဉ်ဆက်မပြတ် ချည်မျှင်များအဖြစ် စီစဉ်ခြင်းထက် ယက်မပုံစံဖြင့် ဖြန့်ဝေသည်။ ၎င်းသည် ကွေးနေသော မျက်နှာပြင်များကို ဖုံးအုပ်ရန်နှင့် အရင်းခံအားဖြည့်မှု၏ အမြင်အာရုံပုံစံကို လျှော့ချရန်အတွက် သင့်လျော်စေသည်။

အလွှာသည် အတွင်းပိုင်း၊ အပြင်ဘက် သို့မဟုတ် လာမီနီယမ်ရှိ အခြားသတ်မှတ်ထားသော တည်နေရာပေါ်တွင် နေရာချထားနိုင်ပါသည်။ ၎င်း၏ အနေအထားကို အချောထည် တည်ဆောက်မှုဖြင့် ဆုံးဖြတ်သည်။

Wound Composite ထုတ်ကုန်များအတွက် လျှောက်လွှာများ

FRP နှင့် CFRP ပိုက်များ

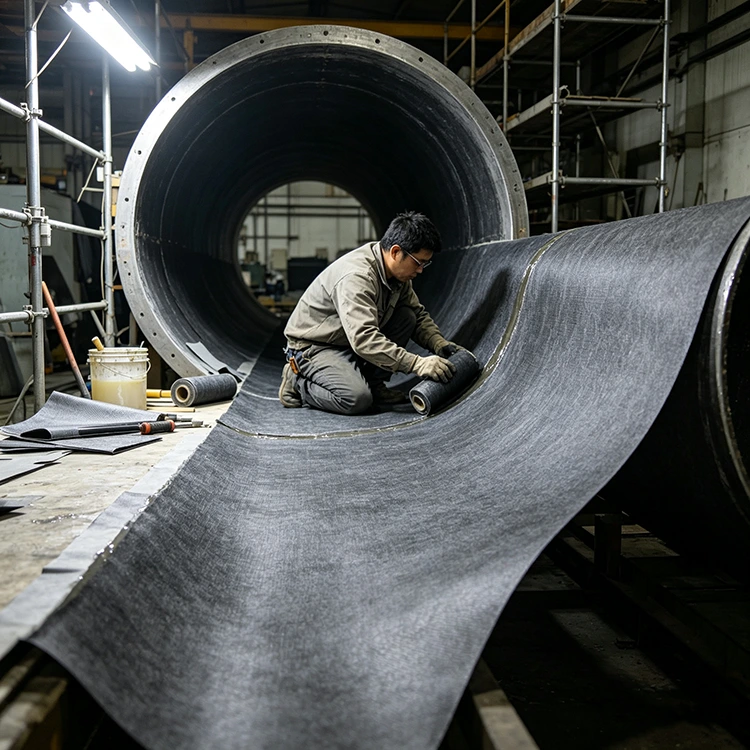

ပေါင်းစပ်ပိုက်များကို ထောင့်အမျိုးမျိုးတွင် အားဖြည့်အနာပါရှိသော cylindrical mandrel ပေါ်တွင် အများအားဖြင့် ထုတ်လုပ်ကြသည်။ ဖြန့်ဝေထားသော ကာဗွန်-ဖိုက်ဘာ မျက်နှာပြင်ကို လိုအပ်သောအခါ အတွင်း သို့မဟုတ် အပြင်ဘက်အလွှာတွင် ခံစားရသော မျက်နှာပြင်ကို ပေါင်းစပ်နိုင်သည်။

၎င်းသည် အကွေ့အကောက်ပုံစံအပေါ်တွင် စဉ်ဆက်မပြတ် ဖိုင်ဘာလွှမ်းခြုံမှုကိုလည်း ပံ့ပိုးပေးပါသည်။ သို့သော် နောက်ဆုံး မျက်နှာပြင်သည် အစေးနှင့် ကုသခြင်း လုပ်ငန်းစဉ်အပြင် ခံစားမှုမှ လွှမ်းမိုးထားသည်။

ဓာတုသိုလှောင်ကန်များ

ချည်မျှင်-အနာခံကန်များသည် ဖန်ဖိုက်ဘာ၊ ကာဗွန်ဖိုက်ဘာနှင့် အစေးစနစ်များကို မတူညီသော လတ်မနတီအနေအထားများတွင် ပေါင်းစပ်လေ့ရှိသည်။ ကာဗွန်အလွှာကို ကာဗွန်အခြေခံသည့် မျက်နှာပြင်အလွှာတစ်ခုအတွက် သတ်မှတ်ထားသော ဆောက်လုပ်ရေးလုပ်ငန်းမှ တောင်းဆိုသည့်နေရာတွင် အသုံးပြုနိုင်သည်။

ဓာတုဗေဒဝန်ဆောင်မှုအတွက်၊ ပြီးပြည့်စုံသော laminate ကိုထည့်သွင်းစဉ်းစားရန်လိုသည်။ သစ်စေးရွေးချယ်မှုနှင့် သိမ်းဆည်းထားသည့် ကြားခံသည် အထူးအရေးကြီးပါသည်။

ဖိအားရေယာဉ်

Laminate သည် အတွင်းပိုင်းဖိအားကို သယ်ဆောင်ပေးသောကြောင့် ဖိအားရေယာဉ်များသည် ထိန်းချုပ်ထားသော အားဖြည့်နေရာချထားမှုနှင့် အကွေ့အကောက်များ လိုအပ်ပါသည်။ ခံစားသောအလွှာသည် ပင်မဖွဲ့စည်းပုံဆိုင်ရာ အကွေ့အကောက်များနှင့် မတူညီသောလုပ်ဆောင်ချက်ကို လုပ်ဆောင်သည်။

ထို့ကြောင့်၊ ဖွဲ့စည်းတည်ဆောက်ပုံအားဖြည့်ခြင်းနှင့် မျက်နှာပြင်အလွှာကို လာမီနတီဒီဇိုင်းတွင် သီးခြားသတ်မှတ်ထားသင့်သည်။

အခြားဒဏ်ရာအစိတ်အပိုင်းများ

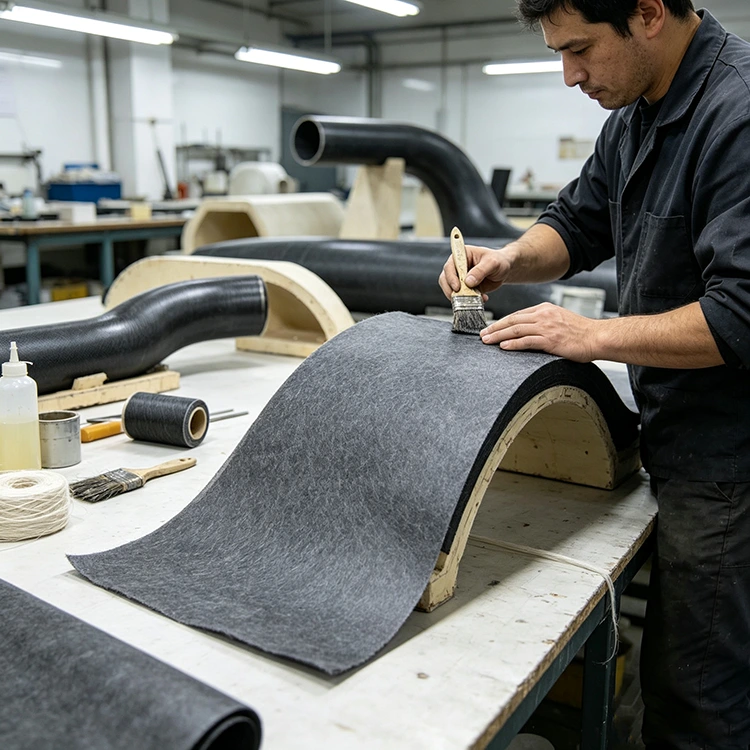

အခြားဖြစ်နိုင်သောအပလီကေးရှင်းများတွင်ပေါင်းစပ် rollers၊ စက်မှုပြွန်များ၊ cylindrical အိမ်ရာများနှင့်ရွေးချယ်ထားသော CFRP အစိတ်အပိုင်းများပါဝင်သည်။ ဘုံအင်္ဂါရပ်မှာ အကွေ့အကောက်ဖြစ်စဉ်ဖြင့် ဖွဲ့စည်းထားသော ကွေးညွှတ်သော သို့မဟုတ် ဆလင်ဒါပုံဖြစ်သည်။

ခုတ်ထစ်ထားသော ဖိုက်ဘာဖွဲ့စည်းပုံ

ခံစားမှုနှင့်ယက်လုပ်ထားသော ကာဗွန်ထည်ကြား ကွာခြားချက်သည် ဖိုက်ဘာဖွဲ့စည်းပုံမှ စတင်သည်။

ယက်လုပ်ထည်သည် သတ်မှတ်လမ်းကြောင်းအတိုင်း စဉ်ဆက်မပြတ် ချည်နှောင်ထားသောချည်များကို အသုံးပြုသည်။ လမ်းညွှန်အားဖြည့်မှု လိုအပ်သည့်အခါ ၎င်းကို ရွေးချယ်သည်။

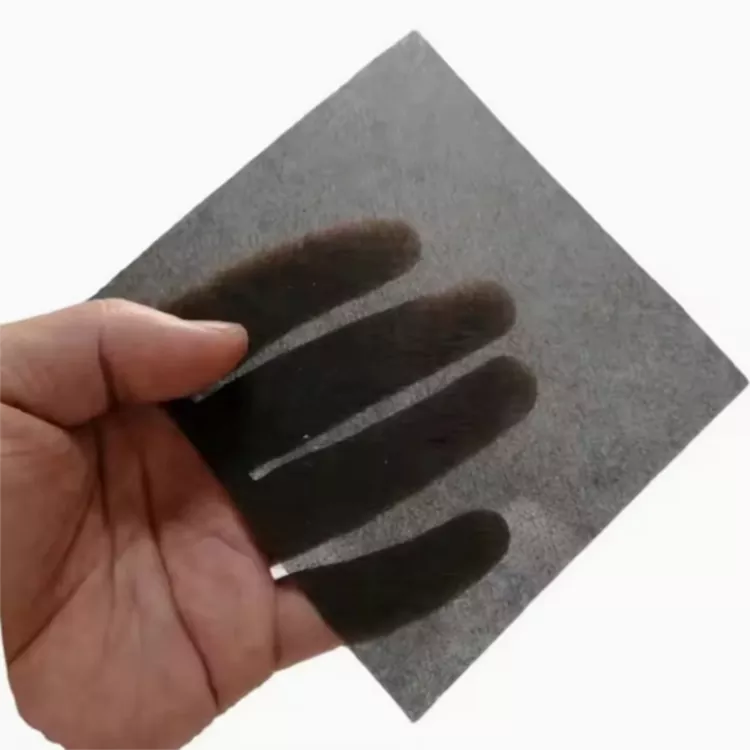

ကာဗွန်ဖိုက်ဘာသည် ယက်မအလွှာမှတဆင့် ခွဲခြမ်းထားသော အမျှင်များကို အသုံးပြုသည်။ ပုံသေ 0° သို့မဟုတ် 90° ချည်ထည်ပုံစံ မရှိပါ။ ရလဒ်အနေဖြင့် တူညီသော ဦးတည်ရာတည်ဆောက်ပုံကို မဖော်ပြဘဲ ကွေးညွှတ်နေသော မျက်နှာပြင်အနှံ့ ပျံ့နှံ့သွားနိုင်သည်။

၎င်းသည် တိုက်ရိုက်ညီမျှခြင်းထက် ချည်ထည်နှင့်ယက်လုပ်ထည်အား ဖြည့်စွက်ပစ္စည်းများကို ဖြစ်စေသည်။ တစ်ခုက ထိန်းချုပ်မှုအားဖြည့်တင်းမှုကို ပံ့ပိုးပေးသည်။ အခြားတစ်ခုသည် ဖြန့်ဝေထားသော မျက်နှာပြင်ကို လွှမ်းခြုံပေးသည်။

ကွေ့ပတ်နေစဉ် အစေးအစိုထွက်ခြင်း။

စိုစွတ်သောအစိုဓာတ်သည် ရှိပြီးသားအကွေ့အကောက်ဖြစ်စဉ်တစ်ခုသို့ ခံစားချက်တစ်ခုကို မိတ်ဆက်သည့်အခါ စစ်ဆေးရန် လက်တွေ့ကျသောအချက်များထဲမှတစ်ခုဖြစ်သည်။

မကျက်မီ အစေးသည် ခုတ်ထစ်ထားသော အမျှင်ဓာတ် တည်ဆောက်ပုံကို ထိုးဖောက်ရပါမည်။ စေးပျစ်နိုင်မှု၊ စေးပါဝင်မှု၊ အသုံးချနည်းလမ်း၊ အကွေ့အကောက်အမြန်နှုန်းနှင့် အပူချိန်အားလုံးသည် ၎င်းဖြစ်ပျက်မှု မည်မျှလျင်မြန်ပြီး အညီအမျှ သက်ရောက်မှုရှိသည်။

Yuruis သည် ယက်မရှိသော ကာဗွန်ဖိုက်ဘာ ခံစားမှုအဖြစ် ပစ္စည်းကို ထောက်ပံ့ပေးသည်။ အကွေ့အကောက်များနေစဉ်အတွင်း ၎င်း၏စွမ်းဆောင်ရည်သည် ဖောက်သည်၏အစေးနှင့် စီမံဆောင်ရွက်မှုအခြေအနေများနှင့် ဆက်နွယ်နေသေးသည်။

အမှန်တကယ် အစေးစနစ်ကို အသုံးပြု၍ ထုတ်လုပ်မှုစမ်းသပ်ခြင်းသည် ပစ္စည်းကို ၎င်း၏သတ်မှတ်ချက်တစ်ခုတည်းမှ စစ်ဆေးခြင်းထက် ပိုမိုအသုံးဝင်ပါသည်။ ၎င်းသည် ခံစားရသော အစာကျွေးပုံ၊ mandrel နှင့် လိုက်လျောညီထွေဖြစ်ပြီး လက်တွေ့ဖြစ်စဉ်တွင် စိုစွတ်နေပုံကို ပြသသည်။

Curing ပြီးနောက် မျက်နှာပြင် အသွင်အပြင်

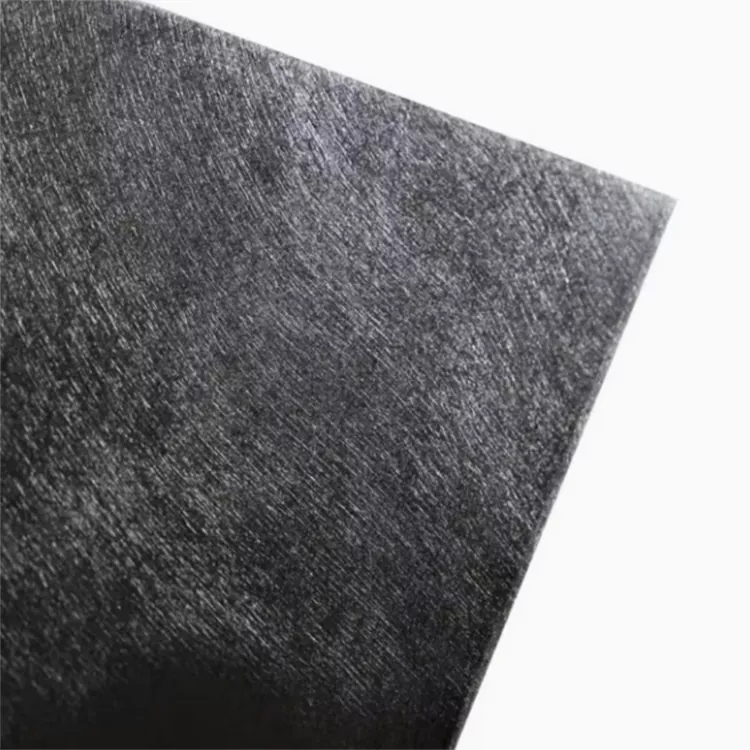

ချည်မျှင်-ဒဏ်ရာ အစိတ်အပိုင်းတစ်ခု၏ မျက်နှာပြင်သည် အောက်ခံအားဖြည့်ပုံစံကို မကြာခဏ ထင်ဟပ်စေသည်။ ဖြန့်ကျက်ထားသော ခံစားမှုအလွှာသည် ကာဗွန်ဖိုက်ဘာ မျက်နှာပြင်ကို ပိုမိုအဆက်မပြတ် ဖန်တီးပေးနိုင်သည် ။

ရရှိနိုင်သော မျက်နှာပြင်သတ်မှတ်ချက်များမှာ-

တောက်ပသော

မက်တီ

50% Glossy

ဤမျက်နှာပြင်ရွေးချယ်မှုများသည် ထောက်ပံ့ပေးထားသောပစ္စည်းကိုဖော်ပြသည်။ နောက်ဆုံး အသွင်အပြင်ကို သူတို့ကိုယ်တိုင် မဆုံးဖြတ်ကြဘူး။

အစေးဖော်မြူလာ၊ mandrel သို့မဟုတ် မှိုအခြေအနေ၊ အပူချိန်နှင့် ပြုပြင်ပြီးနောက် ပေါင်းစပ်မှုအားလုံး၏ အသွင်အပြင်ကို ပြောင်းလဲနိုင်သည်။

ပစ္စည်းဖွဲ့စည်းမှု

မှန်ကန်သော Specification ကိုရွေးချယ်ခြင်း။

ခံစားမှုကို အမှန်တကယ် အကွေ့အကောက် ဖြစ်စဉ်နှင့် ကိုက်ညီသင့်သည်။ ထုတ်ကုန်အရွယ်အစား၊ အစေးနှင့် မျက်နှာပြင်လိုအပ်ချက်များသည် အထူတစ်ခုတည်းထက် ပိုမိုအသုံးဝင်ပါသည်။

အစိတ်အပိုင်း Geometry

အချင်း၊ အလျားနှင့် ကွေးကောက်ခြင်းသည် ပစ္စည်းကို မန်းဒယ်လ်ပေါ်တွင် ထားရှိပုံအပေါ် သက်ရောက်မှုရှိသည်။ ဖြောင့်တန်းသော ပိုက်တစ်ခုနှင့် တိုင်ကီကြီးတစ်ခုသည် ထုတ်လုပ်နေစဉ်အတွင်း မတူညီသော ကိုင်တွယ်မှု လိုအပ်နိုင်သည်။

သစ်စေးစနစ်

အစေးအမျိုးအစားကို သတ်မှတ်ပေးပြီး၊ ဖြစ်နိုင်လျှင် ၎င်း၏ပုံမှန်လုပ်ဆောင်မှုအခြေအနေများကို သတ်မှတ်ပါ။ ပျစ်ခဲခြင်းနှင့် စေးအသုံးပြုမှုသည် စိုစွတ်မှုအပေါ် တိုက်ရိုက်သက်ရောက်မှုရှိသည်။

မျက်နှာပြင်လိုအပ်ချက်

အဓိကလိုအပ်ချက်မှာ ဖိုက်ဘာလွှမ်းခြုံမှု၊ မျက်နှာပြင်ပုံသဏ္ဍာန် သို့မဟုတ် ပံ့ပိုးပေးထားသည့် ပြီးစီးမှုဟုတ်မဟုတ် သတ်မှတ်ပါ။ ရရှိနိုင်သောရွေးချယ်မှုများမှာ တောက်ပသော၊ matte နှင့် 50% glossy ဖြစ်သည်။

အတိုင်းအတာများ

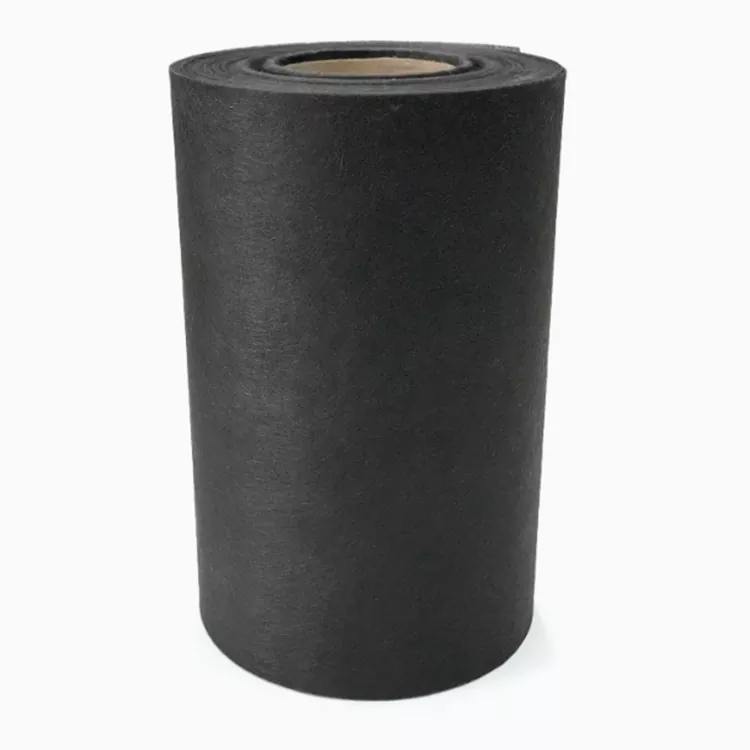

စံအကျယ်များသည် 1 မီတာနှင့် 1.25 မီတာဖြစ်သည်။ ထုတ်လုပ်မှုလိုအပ်ချက်အရ အထူ၊ အလျားနှင့် အတိုင်းအတာကို ပြုလုပ်နိုင်သည်။

အကွေ့အကောက်အခြေအနေများ

ခံစားမှုအား အလိုအလျောက် သို့မဟုတ် အဆက်မပြတ်လိုင်းပေါ်တွင် အသုံးပြုသောအခါ အကွေ့အကောက်အကွေ့အနှုန်း၊ အစေးအသုံးအဆောင်နှင့် ပစ္စည်းကျွေးခြင်းကို ထည့်သွင်းစဉ်းစားသင့်သည်။

Winding Line တွင် စမ်းသပ်မှု

သေးငယ်သော ထုတ်လုပ်မှုစမ်းသပ်မှုတစ်ခုသည် ပစ္စည်းသတ်မှတ်ချက်တစ်ခုမလုပ်ဆောင်နိုင်သော မေးခွန်းများကို ဖြေဆိုနိုင်ပါသည်။ ဖောက်သည်၏ပုံမှန်အစေး၊ အကွေ့အကောက်အမြန်နှုန်းနှင့် ကုသခြင်းအခြေအနေများဖြင့် ခံစားရမှုအား စစ်ဆေးနိုင်သည်။

စောင့်ကြည့်ရမည့် အဓိကအချက်များမှာ-

· ကျွေးမွေးခြင်းနှင့် ကိုင်တွယ်ခြင်း။

·  mandrel နှင့် လိုက်လျောညီထွေရှိမှု

· အစေးအစိုထွက်ခြင်း။

· ဖိုက်ဘာဖြန့်ဖြူးရေး

· ဆေးလိမ်းပြီးနောက် မျက်နှာပြင်အခြေအနေ

· ရှိပြီးသား laminate နှင့် လိုက်ဖက်ညီမှု

သတ်မှတ်ထားသော အကွေ့အကောက်များသော လုပ်ငန်းစဉ်တွင် ခံစားချက်ကို ထည့်သွင်းသည့်အခါ ရှိပြီးသား ပစ္စည်းသတ်မှတ်ချက်၊ ပုံဆွဲခြင်း သို့မဟုတ် နမူနာကို အသုံးပြုနိုင်သည်။

Filament-Wound Composite Manufacturing အတွက်

Filament Winding အတွက် ကာဗွန်ဖိုက်ဘာ မျက်နှာပြင် Felt ကို ပေါင်းစပ်ပိုက်များ၊ ဓာတုကန်များ၊ ဖိအားရေယာဉ်များ၊ ကြိတ်စက်များ၊ အိမ်များနှင့် အခြားအနာအစိတ်အပိုင်းများအတွက် ထောက်ပံ့ပေးသည်။

စံအကျယ်များသည် 1 မီတာနှင့် 1.25 မီတာဖြစ်သည်။ ထုတ်လုပ်မှုလိုအပ်ချက်အရ အထူ၊ အလျားနှင့် အတိုင်းအတာတို့ကို ရရှိနိုင်သည်။

တိကျသောအသုံးချပရိုဂရမ်တစ်ခုအတွက်၊ အစိတ်အပိုင်း ဂျီသြမေတြီ၊ အစေးစနစ်၊ ကြွေထည်အနေအထားနှင့် လိုအပ်သော မျက်နှာပြင်အချောထည်များသည် သတ်မှတ်ချက်အတွက် အခြေခံအချက်အလက်များကို ပေးဆောင်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Filament Winding အတွက် Carbon Fiber Surface Felt ဆိုတာဘာလဲ။

၎င်းသည် ချည်မျှင်-အနာ ပေါင်းစပ်ဖွဲ့စည်းပုံများတွင် မျက်နှာပြင် သို့မဟုတ် လုပ်ဆောင်နိုင်သော အလွှာအဖြစ် အသုံးပြုသည့် ယက်မဟုတ်သော ခုတ်ထစ်ထားသော ကာဗွန်ဖိုက်ဘာပစ္စည်းဖြစ်သည်။ ၎င်းသည် ပင်မဖွဲ့စည်းပုံအလွှာအတွက် အသုံးပြုသည့် စဉ်ဆက်မပြတ်အားဖြည့်ခြင်းနှင့် ကွဲပြားသည်။

ဆလင်ဒါပေါင်းစပ်ထားသော ထုတ်ကုန်များတွင် ခံစားချက်ကို အသုံးပြုနိုင်ပါသလား။

ဟုတ်ကဲ့။ ယက်မဟုတ်သောဖွဲ့စည်းပုံသည် ဆလင်ဒါပုံသဏ္ဍာန်နှင့် ကွေးညွှတ်သောမျက်နှာပြင်များကို လိုက်နိုင်သည်။ အမှန်တကယ်ကိုင်တွယ်မှုသည် ခံစားနိုင်သောသတ်မှတ်ချက်၊ ထုတ်ကုန်အချင်းနှင့် အကွေ့အကောက်များပေါ်တွင် မူတည်သည်။

ယက်ထားတဲ့ ကာဗွန်ထည်နဲ့ အတူတူပဲလား။

နံပါတ် ယက်လုပ်ထားသော ကာဗွန်ထည်တွင် သတ်မှတ်ထားသော လမ်းကြောင်းများတွင် စဉ်ဆက်မပြတ် ချည်မျှင်များ ပါရှိသည်။ Felt တွင် ခွဲဝေခုတ်ထစ်ထားသော အမျှင်များပါ၀င်ပြီး မတူညီသော laminate လုပ်ဆောင်ချက်အတွက် အသုံးပြုပါသည်။

၎င်းကို epoxy သို့မဟုတ် vinyl ester resin ဖြင့်အသုံးပြုနိုင်ပါသလား။

ကွဲပြားခြားနားသော အစေးစနစ်များဖြင့် စီမံဆောင်ရွက်နိုင်ပါသည်။ စိုစွတ်မှုသည် အစေးအဆီအနှစ်၊ အသုံးချနည်း၊ အပူချိန်၊ အစေးပါဝင်မှုနှင့် ကုသခြင်းအခြေအနေတို့အပေါ် မူတည်သည်။

ဘယ်မျက်နှာပြင် ချောချောတွေ ရနိုင်လဲ။

ရရှိနိုင်သောသတ်မှတ်ချက်များသည် တောက်ပသော၊ matte နှင့် 50% glossy ဖြစ်သည်။ နောက်ဆုံးပုံပန်းသဏ္ဌာန်သည် အစေး၊ mandrel သို့မဟုတ် မှိုမျက်နှာပြင်နှင့် ကုသခြင်းလုပ်ငန်းစဉ်အပေါ်လည်း မူတည်ပါသည်။

အကျယ်နှင့် အထူကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ စံအကျယ်များသည် 1 မီတာနှင့် 1.25 မီတာဖြစ်သည်။ အထူ၊ အလျားနှင့် အတိုင်းအတာများကို လျှောက်လွှာအလိုက် စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။

ကိုးကားချက်တစ်ခုအတွက် မည်သည့်အချက်အလက်လိုအပ်သနည်း။

အသုံးဝင်သောအချက်အလက်များတွင် အစိတ်အပိုင်းအရွယ်အစားနှင့် ပုံသဏ္ဍာန်၊ အစေးအမျိုးအစား၊ ခံစားနိုင်သောအတိုင်းအတာ၊ မျက်နှာပြင်လိုအပ်ချက်နှင့် အနီးစပ်ဆုံး ပမာဏတို့ ပါဝင်ပါသည်။ ရှိပြီးသား ပစ္စည်းသတ်မှတ်ချက် သို့မဟုတ် နမူနာသည် စံမဟုတ်သော အပလီကေးရှင်းများအတွက် အထောက်အကူဖြစ်စေသည်။

နမူနာများကို ပေးဆောင်နိုင်ပါသလား။

နမူနာပမာဏကို လိုအပ်သောအတိုင်းအတာနှင့် လျှောက်လွှာအလိုက် ဆွေးနွေးနိုင်ပါသည်။ အမှန်တကယ် အစေးနှင့် အကွေ့အကောက်များသော လုပ်ငန်းစဉ်ဖြင့် ခံစားမှုကို စမ်းသပ်ခြင်းသည် ထုတ်လုပ်မှုအတွက် တိုက်ရိုက်ကိုးကားချက်ဖြစ်သည်။
